静止无功发生器是突破传统电容+电抗无功补偿方式的一种新型模块化产品，由互感器CT ，实时检测负载，通过内部计算，DSP提取出负载电流、电压等参数值，转化成信号发送给内部IGBT，迅速发出所需的无功功率，实现快速动态调节无功的目的。

静止无功发生器产品特点：
更多功能、更多模式
Ø  谐波补偿、无功补偿、三相不平衡调节，一机多用； Ø 具备谐波分次补偿功能，可设定无功补偿比例；
Ø 高清 7 英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数； 全面保护功能，提高用户应用稳定性
Ø 有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出限制在 100%输出，无过载风险；
Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠； 先进的控制策略和拓扑结构设计
Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性；
Ø 采用 LCL 拓扑结构滤波，在输出谐波电流的情况下，不会引入高频 IGBT 开关谐波干扰， 并且适用于任何现场电网系统阻抗，不会发生谐振；
高度集成化、模块化、系列化
Ø 模块化设计，体积小重量轻，功率密度高，安装维护方便；
Ø 可灵活组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；
Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率；
高级的用户体验
Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在 30 分钟之内自恢复 3 次， 若均不能正常启动，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；
Ø 物联网监控功能，装置可按照一定时间间隔采集三相系统电压、电流、有功功率、无功功率、功率因数、谐波含量、装置输出谐波电流等数据，并通过 GPRS 模块上传到数据库。终端网页及 APP 能显示上述当前及历史数据，能对数据进行必要的筛选功能，同时能以 word 或 PDF 形式输出，能显示及记录当前及历史故障；远程 APP 及终端网页能对设备采取必要的控制及参数设置，例如：启停、过流值设定等；

静止无功发生器技术参数:

输入	额定电压（V）	400V AC
	系统电压范围	±10%
	频率 (HZ)	50/60    +/-5%
	接线方式	三相三线/三相四线制
输出及安装方式	类型	机架式模块	成套柜
	额定容量（kvar）	75Kvar,100kvar	75Kvar，100kvar, 200kvar, 300kvar, 400kvar, 500kvar,600kvar
	进线方式	后进线	上进线/下进线/柜顶贯穿母线 （柜体进线方式需在合同中注明）
性能指标	滤波率	≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的 30%)
	滤波范围	2~13 次谐波（如需治理偶次谐波，订货时提出）
	全响应时间	≤10ms
	瞬时响应时间	≤100us
	动态电流	1.2 倍滤波器额定容量输出，1min
	功率因数设定补偿	具备
	感性或容性补偿	可选
保护	过载保护	自动限流在 100%额定输出
	其他保护	过压保护、欠压保护、过温保护
运行方式	单机或并联运行	可以
显示与操作	显示界面	7 英寸触摸屏、APP
	显示状态	电流、电压、功率、谐波畸变率等
	操作	多种操作模式选择，远程或本地
	WIFI 功能	支持
	通讯（RS485 接口）	Modbus-RTU，具备远程监控接口及后台数据库，方便用户在互联网终端监控设备运 行各项参数
	相序自适应	具备
环境条件	防护等级	IP20（可定制）
	运行环境温度	-10℃~40℃
	储存/运输温度	-40℃~60℃
	工作 / 存储 湿度	相对湿度 20~95%，无凝露 /  相对湿度 10~95%
	海拔高度	1000m 以下（更高海拔需降容使用）

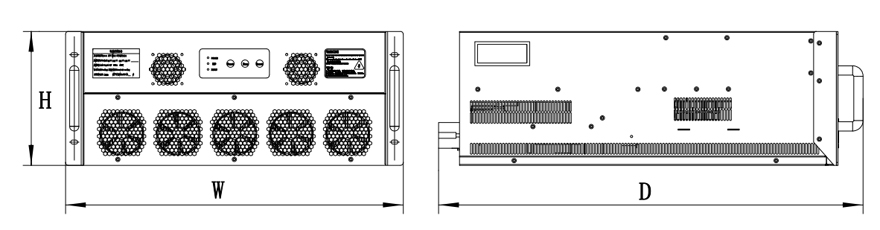

其他	尺寸(mm)	580.5*650*230(宽*深*高)
	重量	约 50kg
