钢铁行业轧钢车间谐波治理方案

信息来源:本站 | 发布日期: 2021-09-18 09:45:56 | 浏览量:132207

摘要:

某钢铁股份公司是集炼焦、烧结、冶炼、轧材及科研开发为一体的特大型钢铁联合企业,其属下X轧钢厂主要生产中厚板等钢材产品,由于生产需要,在低压配电系统变压器二次侧的设备主要是电动机,变频器带动电机工作。 由于变频器内部结构采用大量非线性元件,所以在工作过程中…

某钢铁股份公司是集炼焦、烧结、冶炼、轧材及科研开发为一体的特大型钢铁联合企业,其属下X轧钢厂主要生产中厚板等钢材产品,由于生产需要,在低压配电系统变压器二次侧的设备主要是电动机,变频器带动电机工作。

由于变频器内部结构采用大量非线性元件,所以在工作过程中产生大量谐波。板材在轧制过程中存在一定的冲击负荷,而且生产工艺也并非连续性。从而引起工作电压/电流波动、不连续,工作电流的变化同样引起谐波电流波动。

采用工业型APF,在变压器出现侧进行集中治理,滤波器可以自动跟踪治理负载产生的谐波电流,并有效的滤除谐波,从而保证整个系统安全可靠运行。

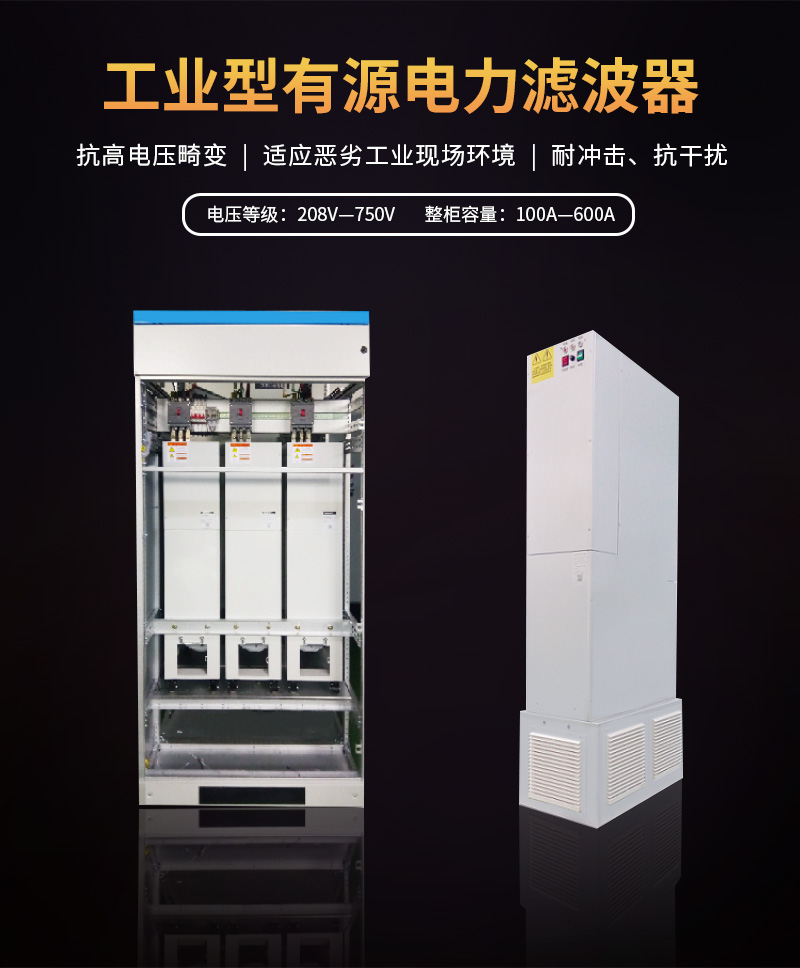

工业型有源电力滤波器

有源电力滤波器投入运行后,总电流畸变率由82.1%降至4.4%、5次谐波的电流畸变率由67.0%降至1.9%、7次谐波的电流畸变率由43.8%降2.0%。电网质量得到明显的改善,并且适用于变化较快的负载,对供电系统的非线性负载在工作过程中产生的谐波起到明显的抑制作用,从根本上改善了整个供电系统的电能质量状况,有效地保护了生产线上设备的正常运行。
