楼宇配电系统谐波危害及不良影响

信息来源：本站 | 发布日期： 2021-09-18 10:11:07 | 浏览量：135936

摘要：

近年来，高层楼宇建筑向楼宇自动化迅速发展，楼宇自动化也成为一个地区、一座城市、一个国家经济和科技实力的象征。但是，高层建筑楼宇自动化系统中大量自动化设备需要高质量的电源，但同时其中相当数量的设备由于具有非线性负载特征，又是引发低压供电系统谐波畸变的扰动…

近年来，高层楼宇建筑向楼宇自动化迅速发展，楼宇自动化也成为一个地区、一座城市、一个国家经济和科技实力的象征。但是，高层建筑楼宇自动化系统中大量自动化设备需要高质量的电源，但同时其中相当数量的设备由于具有非线性负载特征，又是引发低压供电系统谐波畸变的扰动源。对供电系统造成严重污染，使电能质量下降，给楼宇中的电气电子设备及楼宇智能化系统带来严重的危害和不良影响，给国民经济生产和生活造成严重损失。

谐波对楼宇用电设备的危害主要有以下几个方面：

1.使电动机产生附加损耗和发热、产生脉动转矩和噪谐波电流使变压器线圈发热，绝缘老化加速，寿命缩短，附加损耗增加并产生噪声。

2.谐波会对断路器、漏电保护器、熔断器、继电器等保护、自动控制装置产生干扰，造成误动或拒动。

3.使照明设备的寿命缩短，特别是对白等光源的影响。照明手册指出，如果谐波引起电压升高5%，则白炽灯的寿命降低47%。

4.电压表电流表电能表等仪器受谐波影响造成误差，严重时其误差可达20%。

5.对邻近通信线路产生谐波电压的静电干扰和谐波电流的电磁干扰,特别是会引起通信系统的噪声,降低语言或图像的清晰度，严重时会引起信息丢失，使系统无法正常工作。在电力线载波通信系统中，由于谐波的影响，会造成系统误动作，甚至无法运行。

6.谐波容易引起电网与用于补偿电网无功功率的并联电容器发生串/并联谐振。

7.谐波电流使配电线路损耗增大，输电能力降低。特别是三相配电系统中，主要以3次谐波形成的零序电流,在中性线上相互叠加导致中性线电流过大,甚至超过相电流,引起线路变压器过载和电压畸变，因电流过大而损坏线路和设备甚至引发火灾事故。

8.对电子设备有不良影响，如影响计算机程序正常运行，使数据丢失，甚至损坏硬件；引起楼宇自动化、办公自动化等电子装置误动作，甚至无法工作。

抑制谐波干扰，是个综合治理过程，可采取相应的隔离、补偿及滤波等方法，如使用无源或有源滤波器。对于建筑楼宇负荷的谐波问题，推荐的采用有源电力滤波器。滤波效果比无源滤波器好，同时不必担心导致谐波放大问题。

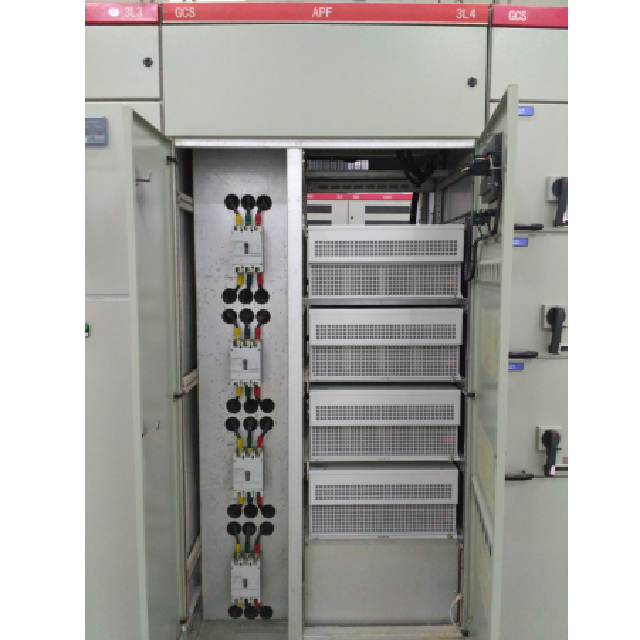

民用型APF，模块抽屉式结构设计、器件集成、板载设计，模块体积小、功能强大、外型美观。抽屉式模块优势，造价成本低，民用现场需求量大，成套厂单独购买模块、自行成套、安装方便，免现场调试。目前主要应用在居民小区、医院、办公大楼、剧院、商场及各类民用配电设施中。
